W50-新一代WEG重載電機

W50系列電機提供多種選項配置，可滿足各種高性能和高可靠性應用要求。

隨著行業應用中對電機結構緊湊性和能效要求的不斷增加，開發具有更高性能、質量、可靠性以及超越用戶要求的新產品日益重要。在這種背景下，WEG電機公司推出了全新的重載系列電機：W50。

W50電機可提供優異的性能，并能夠滿足最嚴格的能效和安全標準要求。在產品的設計中，通過使用一系列復雜的計算機輔助工具對電機的電磁性能、結構設計以及熱性能進行分析和優化，從而設計了這款結構緊湊、堅固耐用且性能優越的產品。電機的機座確保了電機擁有高機械強度，而其風扇提供了極佳的散熱能力，從而使電機的壽命更長，能效更高。為了減少浪費和二氧化碳排放，W50系列電機還對供應鏈進行了優化，進一步強化了WEG集團關心綠色生態的理念。

W50電機的主要特點和優勢

1、緊湊的結構設計

2、模塊化結構

3、低振動等級

4、高熱效率

5、高能效

6、高機械強度

7、在最嚴苛的使用條件下仍具有高性能

8、低啟動電流

9、可配合變頻器使用

W50電機分解圖

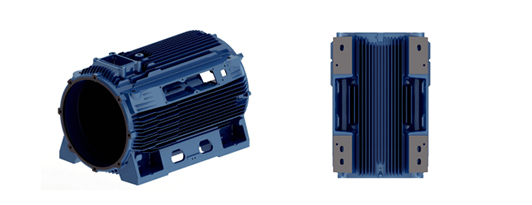

W50電機機座

W50系列電機機座的材質是FC-200鑄鐵，能夠承受高強度機械沖擊，確保了最佳的散熱效果和高機械強度，并減小了機械振動，甚至可減少其它振動源傳遞過來的振動。此外，機座上遍布的散熱片可以在前部形成更好的散熱區域，從而幫助在整個電機上形成一致的溫度分布并降低驅動端軸承的溫度。因此，這種獨特的散熱片分布結構確保了電機擁有優異的熱性能。此電機還擁有結實的整體式鑄造底腳，從而具有更高的機械強度。

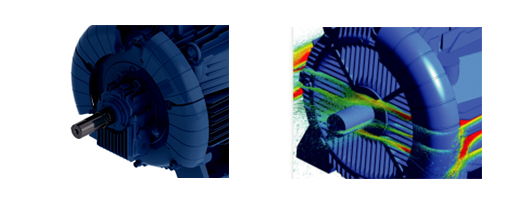

W50電機導風板

W50電機在驅動端軸承上還配置了一對鑄鐵制造的導風板。它用于保證在軸承座表面形成持續、穩定的氣流，從而顯著降低軸承溫度，進而可以延長潤滑周期和提高軸承壽命。采用滑動軸承的電機配置了兩對導風板。

值得一提的是，為了確保電機正常運行，電機通風進氣口不能被阻塞，并且設備的周圍必須具有足夠的空間，從而將導風板入口的空氣溫度保持在電機主銘牌指示的最高溫度之下。對于戶外安裝的電機，確保通風口未被阻塞，并且通風口與墻壁之前至少保持導風板直徑1/4的間隙以確保通風系統的氣流自由流動。對于室內安裝，除了離墻最小距離要求之外，必須檢查通風系統進氣口的溫度以防止電機過熱。戶外或立式安裝的電機需要使用額外的防護罩以防止雨水和/或固體顆粒進入電機，例如，使用防雨罩。

W50電機軸和軸承

W50系列電機的軸符合標準IEC 60072的要求，并經過了多次分析計算才最終確定其尺寸。這些分析計算包括：考慮應力集中、扭矩、彎曲和拉壓效應時的疲勞壽命計算，應力和應變分析，扭力和模態分析等。

為了便于維護電機和安裝聯軸器，所有電機軸都具有螺紋中心孔。

標準電機軸的材料是AISI4140鋼材，并配備了符合ISO24911“A”型鍵。按照客戶要求，WEG公司還可提供雙軸伸電機、特殊尺寸軸端設計以及其它材料的電機軸等特殊產品。

軸承

標準電機采用開放式球軸承，C3游隙，脂潤滑。按客戶要求，電機的球軸承也可采用C4游隙產品。

所有電機的繞組上均安裝了Pt-100溫度傳感器，這種標準配置在電機運行過程中能夠有效地持續監測溫度變化。

標準電機采用了迷宮密封，也可選用INPRO/SEAL或聚四氟乙烯迷宮密封。

對于立式電機，標準推力可由驅動側的球軸承或角接觸軸承承受，推力的大小取決于機座的尺寸和電機轉速。這種軸承配置確保了電機在不同的應用中都能擁有最佳的使用狀態，并且還能防止熱膨脹導致的聯軸器故障。

在直聯的情況下，W50系列電機的軸承額定壽命L10h為100000小時，在其它使用條件下，軸承的L10h壽命為40000小時。

按照客戶要求，我們可對不同狀態下的軸承壽命L10h進行評估。

滾動軸承的壽命取決于軸承的類型和規格、徑向和軸向負載、工作條件、轉速和潤滑脂的壽命等。因此，軸承的壽命與其正確使用、維護和潤滑息息相關。當按照建議使用適當量的潤滑脂并按期添加潤滑脂時，軸承的壽命可達到上述壽命。

W50電機防腐噴漆

此電機適用于惡劣的工業環境，如有遮蓋的場所或室外，含二氧化硫、蒸汽及固體污染物的場所，高濕度環境，堿與溶劑飛濺的環境等。根據ASTM B117-03，電機的噴涂方案至少要承受1000小時的鹽霧測試，并且符合ISO12944-2腐蝕類別C5(I)。

W50電機內部防腐蝕噴漆

高濕度可導致絕緣系統提前老化，而絕緣系統又是保證電機壽命的主要部件。當電機使用環境中的相對空氣濕度在95%以下時，絕緣系統不需要額外的防護，電機內部的空間加熱器即可防止在電機內部形成冷凝水滴。

但是，當電機使用環境的相對濕度超過95%時，建議將電機內部的所有部件都噴涂環氧漆，也被稱為熱帶防護噴漆。

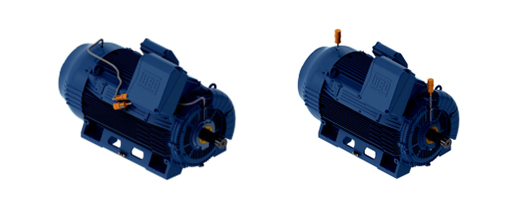

W50特殊配件自動加油裝置

W50電機可配置自動加油裝置，便于減少電機維護，尤其是當電機位于不易接近、高溫或高速應用條件下。

當電機配備這種自動加油裝置時，潤滑劑使用聚脲基潤滑脂，潤滑周期按電機銘牌指示。潤滑脂容器內必須替換成相同的潤滑脂或兼容的潤滑脂，以確保電機平穩運行。

潤滑脂排出的方式與帶注油嘴的電機相同。

自動加油裝置可安裝在電機的側面或端蓋上，非常易于接近。
