如何看電動機的銘牌和接線

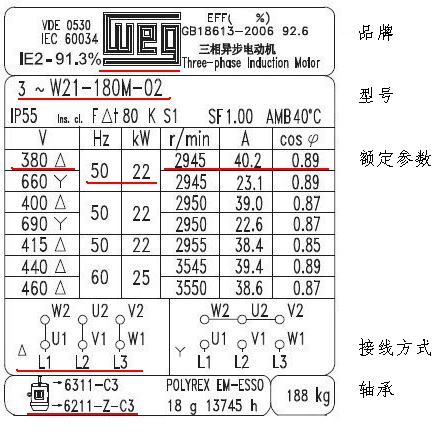

下圖是一臺WEG電動機的銘牌，

一般需要關注的點包括：

品牌型號：

額定參數和接接方式：

軸承型號：電動機出故障大部分是由軸承缺少潤滑導致，常見的現象包括異響、發熱等。由于小型電機一般沒有注油嘴，所以一旦發現軸承問題，就該換了。

國外的電機一般都在銘牌上標出的軸承型號，便于準備備件和更換。而國內的電機一般沒有標出軸承型號，差點匠心。

功率

單相電動機 P=U相I相×η×cosφ

三相電動機 P=√3×U線×I線×η×cosφ

書上給出電動機功率的時候，并沒有把這個公式解釋清楚，為什么用相電壓線電壓、相電流線電流、√3又是怎么來的，尤其是在接觸到單相220V，三相220V，三相380V，三相1140V等電壓規格之后。

首先明確定義，

相就是繞組，線就是接到繞組上的電線。

相電壓——繞阻兩端的電壓，

線電壓——火線之間的電壓，

相電流——流過每一相繞組的電流，

線電流——流過導線的電流，

三相220和三相380都是指線電壓，所以三相380對應單相220，而與三相220則對應單相130（國內基本無此電壓規格）。以下分析采用市電三相380（單相220）。

我們先不管效率及功率因數，對于任一用電設備，其消耗的功率等于加在它兩端的電壓乘以流過它的電流，即P=UI 。

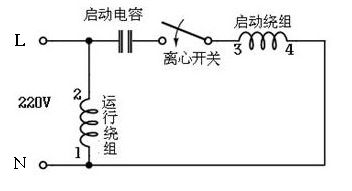

對于單相電動機，

加在運行繞組上的電壓，即相電壓，為 L—N之間的電壓220V；

流過運行繞組的電流，即相電流，也是L線上的電流，

I相=I線

所以對于單機電動機，P=220*I

對于三相電動機，其功率為三相繞組功率之和，由于三相電機三相對稱，所以P=3*P相。

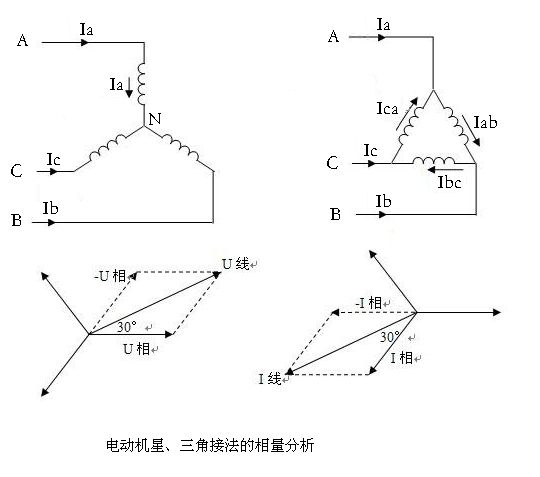

對于三相星形接法的電動機：

看每一相的功率，

加在每相繞組上的電壓，即相電壓，為 L—N之間的電壓，

U相=220，U線=√3×U相=380；

流過每相繞組的電流，即相電流，也是每根L線上的電流，

I相=I線

所以單相功率P相= U相I相= 220* I線，

三相功率P= 3*220* I線= √3*380* I線

對于三相角形接法的電動機：

看每一相的功率，

加在每相繞組上的電壓，即相電壓，為 L—L之間的電壓，U相=380=U線；

流過每相繞組的電流，即相電流，每個線電流會分到兩個繞組上，I相= I線/√3。

P相= U相I相= 380* I相=380* I線/√3 = 220*I線，

P=3*220* I線=√3*380* I線

由于測導線電流容易，用鉗形表卡在電線上即可，而由于繞組被封裝在電動機里，測繞組電流困難。而且，繞組能承受多大電流，那是設計電動機者的事。作用使用者，只需考慮線路能不能負擔這個電流，所以功率公式中都采用線電流。

綜上所述，單相電機P= 220*I線，

三相電機P=3*220* I線=√3*380* I線

再看看星三角啟動問題，并不是所有電機都可以接成星形或三角形的。接線用星形還是三角形，需按銘牌接線。

對于要求星接的電動機，每相繞組的額定電壓為220V，當把它接為三角形時，每相繞組承受的電壓達到380V，這個過電壓將破壞繞組的絕緣，燒毀電機。

對于要求角接的電動機，把它接為星形時，相電壓從380V降到220V，相電流也降到1/√3，根據功率P=3*U相I相，所以功率降為1/3。在某些場合下，可能導致因?yàn)殡姍C(jī)輸出功率不夠而帶不動負載，導致堵轉，電流急劇增加，燒毀電機。

所以，注意看銘牌，不要隨意改變額定接線方式。

只有在對啟動力矩要求不高時可采用星三角啟動。由于現在軟啟和變頻器可提供大轉矩啟動方式，且價格不高，所以星三角啟動方式已很少使用。

以上內容用詞不太準確，但是本專欄的意思就是以說明白為宗旨，意思清楚就行，至于具體分析，需要用到交流電路的相量分析法，留坑待填……
